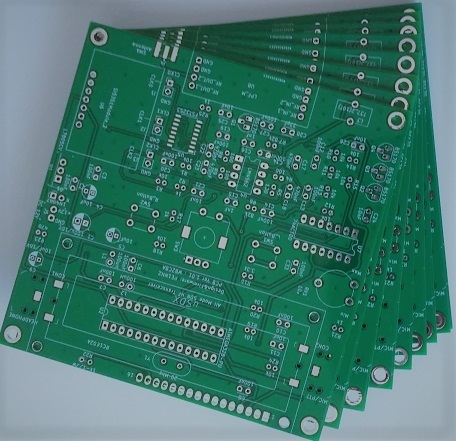

Productie cablaje imprimate - Productie Circuite imprimate (PCB)


Productie cablaje imprimate - Productie circuite imprimate (PCB)

    Dimensiunea maxima a cablajelor imprimate (PCB) fabricate de noi este: 600 x 600 mm
    Materialul de baza din care fabricam cablaje imprimate este: FR4  TG130/TG150/TG170
    Fabricam cablaje imprimate multistrat pina la 8 straturi (inclusiv)
    Grosimea materialului de baza este cuprinsa intre: 0,2 si 3,2 mm
    Executam Cablaje imprimate (Circuite imprimate, PCB) acoperite cu: Soldermask si SilkScreen
    Pentru Soldermask oferim urmatoarele culori: Verde, Albastru, Rosu, Negru, Alb, Galben
    Culoarea pentru Silskreen poate fi aleasa, din urmatoarea paleta de culori: Alb, Galben, Negru
    PCB-urile fabricate de noi au PAD-urile acoperite cu staniu prin metoda HASL (fara Plumb)
    Grosimea stratului de Cu poate fi de: 1oz sau 2oz (la cerere)
    Circuitele imprimate produse de noi au latimea minima a traseelor conductoare: 0.10 mm
    Fabricam Cablaje imprimate cu spatiu minim între traseele conductore de: 0.10 mm
    Producem Circuite imprimate cu spatiu minim între pastile si trasee de: 0.10 mm
    Realizam Cablaje imprimate cu diametrul minim al gaurilor metalizate de: 0.20 mm
    Grosimea stratului de Cu depus pe fata interiora a gaurilor metalizate poate fi: 1oz sau 2oz (la cerere)
    Toleranta dimensiunilor cablajelor imprimate (circuite imprimate, PCB) executate de noi este: +/- 0.1 mm
    Cablajele imprimate fabricate de noi, pot fi livrate single (complect separate) sau in panel

Metode de fabricatie utilizate

Pentru obtinerea traseelor pe circuitele imprimate, utilizam metoda foto si corodarea. Metalizarea gaurilor se face prin depunere electrochimica, metoda directa. Pe PAD-uri depunem un strat de staniu prin metoda HASL. Soldermask-ul il depunem prin metoda serigrafica. Pentru inscrierea textului (silkscreen) pe PCB-uri utilizam o imprimanta specializata

Etapele procesului de productie a cablajelor imprimate





Cablaje imprimate productie

Productie cablaje imprimate

Oferim o gamă completă de cablaje imprimate, care sa satisfaca nevoile clientilor, atit in etapa de dezvoltare cit si de productie. De la prototipuri cu diverse grade de finisare la cablaje profesionale pentru productia de masa. Simplu strat sau multistrat Rigid sau Flexibil vezi mai mult

PCB proiectare

Proiectare cablaje imprimate

Asiguram servicii de proiectare cablaje imprimate (PCB) dupa schema electronica furnizata de clienti sau dupa schema electronica elaborata de noi pentru a raspunde nevoilor clientilor. Oferim servicii de proiectare inversa pornind de la modelul fizic sau chiar de la pozele acestuia vezi mai mult

PCB asamblare

Asamblare SMD

Oferim servicii de asamblare automata a componentelor de tip SMD pe circuite imprimate si site (SMD-Stencil) pentru aplicarea pastei de lipit. Asiguram consiliere in vederea obtinerii fisierelor necesare pentru plantarea componentelor SMD si a sitei stencil vezi mai mult

Cablaje imprimate serviciu clienti

Serviciu clienti

Asiguram un serviciu non stop, sustinut de profesionisti capabili sa prelucreze rapid ofertele/comenzile si sa raspunda cu promptitudine, solicitarilor clientilor. Furnizam consultanta in vederea obtinerii fisierelor Gerber sau a modificarilor necesare pentru trecerea testului BFM vezi mai mult
